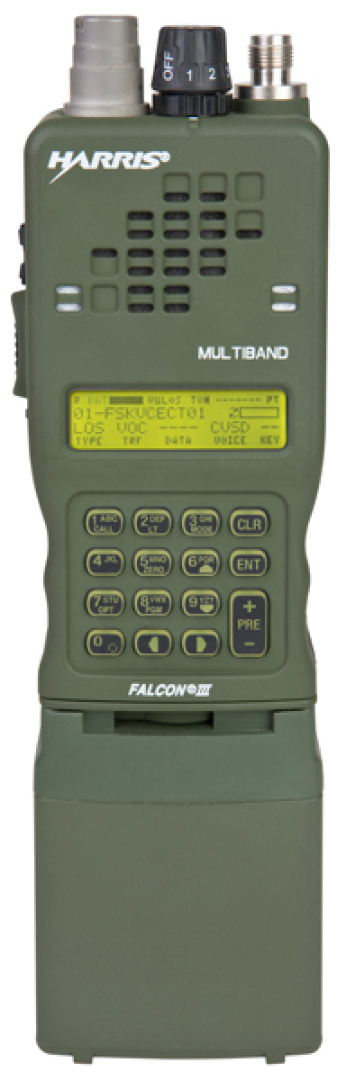

Портативная УКВ SDR радиостанция
 Производство компании Harris


 Технические характеристики
 Диапазон частот
 – от 30 до 512 МГц;
 – от 30 до 520 МГц и от 762 до 870 МГц с опцией расширения частотного диапазона
 Предустановленные каналы
 – 99 (стандартно);
 – неограниченно при использовании файла планировования нескольких операций
 Режимы передачи: FM, AM, PSK, CPM, FSK
 Разрешение настройки: 10 Гц
 Выходная мощность
 – от 250 мВт до 5 Вт;
 – 10 Вт в пакетном режиме SATCOM;
 – 4 Вт в диапазоне частот от 762 до 870 МГц
 Уровень гармоник: минус 50 dBc
 Стабильность частоты: ± 2,5 ppm
 Чувствительность в режиме FM: минус 119 dBm (12 дБ SINAD) типовое значение
 Девиация FM: 5/5,6 и 8 кГц
 Подавление соседнего канала: более чем минус 40 дБ
 Шумоподавитель: выбираемый (тон, шум, цифровая система шумоподавления – CDCSS и тональная система шумоподавления – CTCSS)
 Функциональная совместимость
 Устройства загрузки: AN/CYZ-10 DTD (поддерживаются устройства загрузки DS-101, DS-102 в режиме 2/3), KYX-15, KYK-13, DTD 2000, SKL
 Крипто режимы: KY-57, ANDVT/KYV-5, KG-84C, FED-STD-1023, Suite B AES, Fascinator
 Радиостанции
 – AN/PRC-117F, AN/PRC-113,
 – AN/PRC-117G, RF-310M-HH,
 – AN/PRC-119A/B, AN/PRC-148,
 – AN/PRC-77, PSC-5, AN/PRC-139,
 – XTS-5000, ARC-210, ARC-164,
 – ARC-231, XG-100 блок
 – GPS
 – PLGR, DAGR
 Интерфейсы
 Внешние данные: RS-232, RS-422, MIL-STD-188-114A
 Программирование и удаленный контроль: USB/RS-232

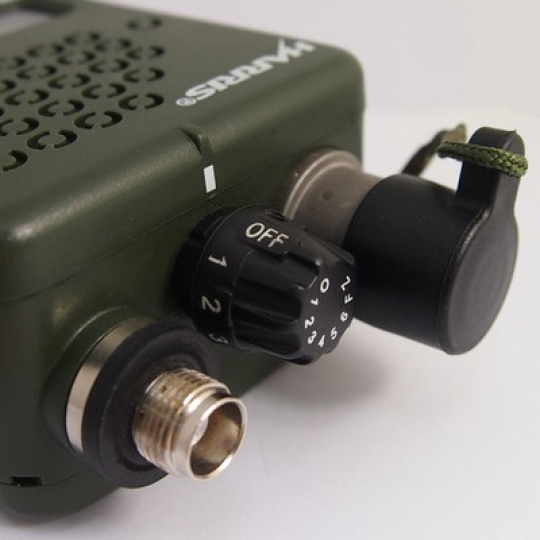

 Антенна: 50 Ом, разъем типа TNC
 Аудио: стандартный 6-и выводной разъем
 Физические характеристики
 Размеры: 74 х 244 х 64 мм
 Масса: 1,2 кг без батареи
 Объем: 0,68 л с батареей и GPS
 Окружающая среда
 Температура
 – Радиостанция: от минус 31 до 60 С;
 – Радиостанция с Li-Ion батареей: от минус 20 до 60 С
 Погружение
 – 2 м стандартно (водонепроницаемость в течение 30 мин минимум);
 – 20 м опционально (водонепроницаемость в течение 2 часов минимум)
 Методы испытаний: по MIL-STD-810F
 Отделка: CARC зеленого цвета
 Дополнительные характеристики:
 – SCA v2.2 совместимость без отказов;
 – программируемый криптографический модуль Sierra II;
 – встроенные микрофон и громкоговоритель;
 – полная цифровая клавиатура;

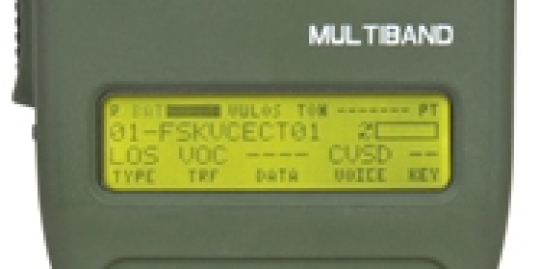

 – дисплей, совместимый с требованиями к устройствам ночного видения;
 – опциональное расширение частотного диапазона УВЧ под APCO P-25;
 – встроенный GPS приемник (опционально);
 – режим DAMA (опционально);
 – применение MELP алгоритма смешанного линейного предсказания при обработке голосовой информации;
 – беспроводное клонирование;
 – перепрограммирование по радиоканалу (OTAR) TX/RX;
 – длительный срок службы сменной, заменяемой аккумуляторной батареи;
 – поддержка мультиоперационных планов
 Виды сигналов:
 – DAMA с каналами, соответствующими MIL-STD-188-182A и MIL-STD-188-183A, (опционально);
 – режим работы “земля-воздух” SINCGARS;
 – модуляция AM/FM в диапазонах ОВЧ/УВЧ;
 – соответствие стандарту MIL-STD-188-181B;
 – режим со скачкообразной перестройкой частоты (Havequick II);
 – высокоэффективные сигналы в режиме спутниковой связи HPW-IP (опционально);
 – высокоэффективные виды модуляций, сигналов и протоколов (HPW) опционально;
 – сигналы APCO P25 (опционально)
 AN/PRC-152 – это одноканальная, многодиапазонная, многоцелевая, портативная радиостанция, обеспечивающая оптимальный переход к JTRS технологии.
 Радиостанция охватывает весь частотный диапазон от 30 до 512 МГц с регулируемой выходной мощностью передатчика до 5 Вт. С JTRS одобренной архитектурой программного обеспечения рабочей среды связи (SCA) и встроенным криптографическим модулем Sierra II™ радиостанция AN/PRC-152 поддерживает режимы шифрования в SCA совместимых радиостанциях.
 Универсальная радиостанция AN/PRC-152 поддерживает сигналы одноканальной системы связи “земля – воздух” (SINCGARS) и некоторые другие сигналы, включая сигналы режимов AM и ФМ в диапазоне VHF/UHF, и опциональные режимы со скачкообразной перестройкой частоты Havequick I/II, которые являются предварительными вариантами, взятыми из библиотеки режимов JTRS радиостанций. В другие дополнительные сигналы входят сигналы сухопутной подвижной связи APCO P25, которые обеспечивают возможность взаимодействия со средствами связи, принадлежащими гражданским властям.
 Кроме того, радиостанция AN/PRC-152 имеет возможность обеспечивать надежную связь вне пределов прямой видимости, используя выделенный канал по MIL-STD-188-181B с полосой 5 и 25 кГц с узкополосным цифровым терминалом передачи голосовой информации (ANDVT), обеспечивающим безопасность голосовой связи при скорости передачи данных до 56 кбит/с.
 Самым последним вариантом сигналов являются сигналы системы мобильной спутниковой связи (SATCOM) с предоставлением каналов по запросу (DAMA) в диапазоне VHF, соответствующие стандартам MIL-STD-188-182A (для канала 5 кГц) и 183A (для канала 25 кГц). JTRS радиостанция AN/PRC-152 является SCA совместимой портативной радиостанцией с DAMA характеристиками, сертифицированными центром JITC.
 Радиостанция поддерживает MELP и LPC-10 алгоритмы оцифровки голосовой информации, используемые в DAMA режимах и рабочих режимах SATCOM.
 Программируемый криптографический модуль Sierra II, сертифицированный NSA, обеспечивает в составе радиостанции AN/PRC-152 различные режимы вида Type 1, совместимые с криптографическим оборудованием KY-57/VINSON, ANDVT/KYV-5, KG-84C, FED-STD-1023 (Fascinator), поддерживает набор не секретных и секретных алгоритмов обработки информации (Suite B AES) и режимы загрузки ключей от DS-101 и DS-102.
 Такой модуль поддерживает все требования JTRS режимов COMSEC и TRANSEC и функции, обеспечивающие снижение потребляемой мощности с целью увеличения срока службы батареи, что особенно важно для портативных радиостанций с батарейным питанием.
 Варианты конфигурации радиостанции AN/PRC-152 включают встроенный GPS приемник, который отображает местоположение операторов радиостанций и автоматически сообщает эту информацию для формирования ситуационной осведомленности о поле боя. Дополнительно возможна опция высокочастотного диапазона, которая расширяет диапазон частот до 700/800 МГц.
 Морской вариант радиостанции с характеристиками и разъемами, идентичными стандартному варианту, обеспечивает водонепроницаемость устройства при его погружении на глубину до 20 м согласно MIL-STD-810F.
 Еще одним новшеством тактических радиостанций становится возможность радиостанции AN/PRC-152 сохранять множество файлов планов операций, расширяя возможности по адаптации поставляемых радиостанций к реальным условиям их эксплуатации. Благодаря возможности беспроводного клонирования, у командных радиостанций может быть быстро и безопасно изменена конфигурация, для обеспечения соответствия динамически изменяющимся оперативным требованиям. Возможность обновления программного обеспечения радиостанции AN/PRC-152 выходит за рамки возможностей существующих радиостанций и позволяет бойцам сегодня решать задачи завтрашнего дня.
